Установка и подключение мульти-сплит систем?

Чтобы установить и подключить мульти-сплит систему без помощи профессиональной бригады, нужно обладать не только базовыми навыками работы с инструментом, но и пониманием физики холодильного цикла, правил прокладки фреоновых трасс и электробезопасности. Теоретически самостоятельный монтаж возможен, однако на практике даже простая мульти сплит система на 2 блока требует выполнения операций, за которые без должного опыта браться крайне рискованно. Большинство производителей прямо оговаривают в гарантийных условиях, что установка должна выполняться сертифицированными специалистами, иначе гарантия аннулируется.

В отличие от обычного кондиционера, где один внешний блок соединяется с одним внутренним, мульти-сплит подразумевает разветвлённую сеть из нескольких независимых трасс. Это значит, что ошибки в расчёте диаметров труб, длин магистралей, уклона дренажа и герметичности соединений многократно умножаются. Поэтому, прежде чем решиться на самостоятельный монтаж, честно оцените свои знания и возможности. Если вы уверены в своих силах и готовы взять на себя все риски, изучите пошаговый процесс установки, чтобы понимать каждый этап.

Этапы профессионального монтажа мульти-сплит системы

Подготовка и проектирование трасс

Правильный монтаж начинается задолго до того, как вы возьмёте в руки перфоратор. Сначала составляется подробная схема прокладки всех фреоновых магистралей, дренажных труб и электрических кабелей от наружного блока к каждому внутреннему. При этом учитываются не только расстояния, но и архитектурные особенности помещений: наличие балок, перегородок, стояков отопления и вентиляции. На этом этапе определяют оптимальное место для наружного блока — оно должно обеспечивать свободный доступ воздуха, достаточную несущую способность стены и минимальное расстояние до внутренних блоков.

Также разрабатывается план крепления внутренних блоков: для настенных моделей важна высота от пола и расстояние до потолка, для кассетных — точное расположение в потолочных плитах, для канальных — схема воздуховодов. Все эти параметры влияют на эффективность работы и удобство обслуживания. Кроме того, проверяется соответствие суммарной длины всех трасс допустимым значениям, указанным производителем, и при необходимости корректируется место установки наружного блока.

Монтаж наружного блока

Установка наружного блока — один из самых ответственных этапов, особенно если блок крепится на высоте. Для этого используют мощные кронштейны, способные выдержать вес оборудования (который может достигать 50–80 кг в зависимости от мощности). Кронштейны анкерят в капитальную стену с помощью стальных болтов, предварительно проверив надёжность основания. Важно обеспечить строго горизонтальное положение блока и минимальное расстояние до стены (не менее 10–15 см) для свободной циркуляции воздуха. Если наружный блок устанавливается на балконе или в нише, нужно позаботиться о достаточном притоке воздуха и отводе нагретого потока.

Дополнительно монтируется виброгасящие резиновые прокладки между кронштейнами и корпусом, чтобы снизить передачу вибрации на стену и уменьшить шум в помещении. Также важно предусмотреть защиту от снега, наледи и прямых солнечных лучей — для этого используют специальные козырьки или устанавливают блок под навесом. Все крепления должны быть затянуты с правильным моментом, чтобы блок не сместился при ветровых нагрузках.

Прокладка фреоновых магистралей и дренажа

Это самый трудоёмкий и критичный этап. Каждая фреоновая трасса — это две медные трубы разного диаметра (жидкостная и газовая), которые соединяют наружный блок с каждым внутренним. Трубы прокладываются в заранее подготовленных штробах, коробах или за подвесным потолком. Они обязательно изолируются толстым слоем теплоизоляции, чтобы предотвратить конденсат и потери холода. При прокладке важно избегать резких изгибов, перегибов и заломов — минимальный радиус изгиба должен быть не менее 100 мм, чтобы не нарушить циркуляцию хладагента.

Одновременно с фреоновыми трубами прокладывают дренажные трубки для отвода конденсата от каждого внутреннего блока. Дренаж должен иметь уклон в сторону отведения (не менее 1 см на метр) и не иметь «карманов», где может застаиваться вода. Также прокладывается межблочный электрический кабель для питания внутренних блоков и передачи управляющих сигналов. Все трассы аккуратно фиксируются специальными клипсами через каждые 0,5–1 м, чтобы избежать провисания.

Монтаж внутренних блоков

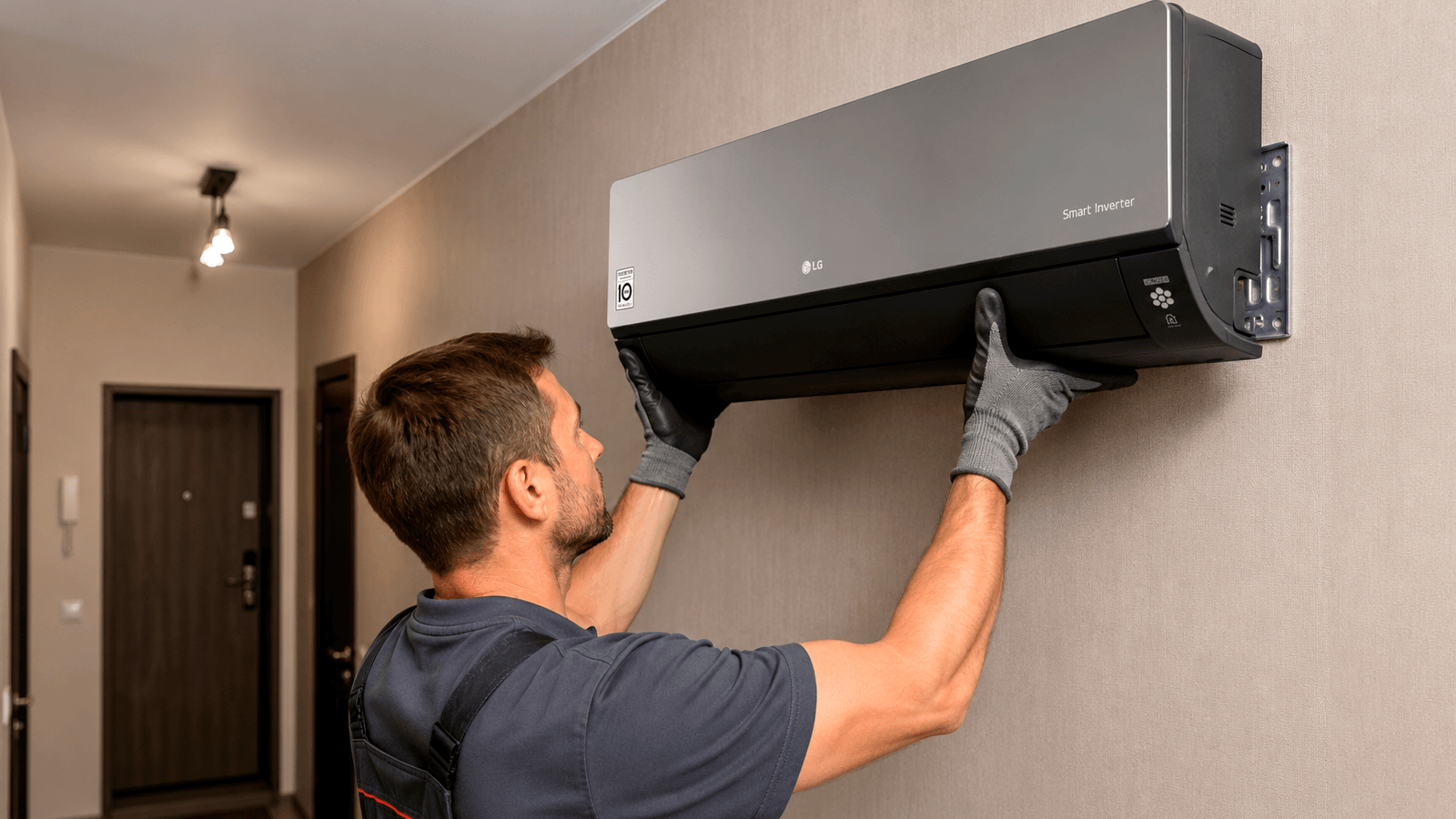

Внутренние блоки устанавливаются в соответствии с проектной схемой. Для настенных моделей крепят монтажную пластину на стену строго по уровню, затем навешивают блок и подключают к нему заранее выведенные трубы и кабели. Для кассетных блоков требуется врезаться в подвесной потолок и закрепить блок на несущих профилях. Канальные блоки монтируются за потолком на анкерных болтах, после чего к ним подключают воздуховоды и диффузоры. Каждый внутренний блок должен быть выставлен горизонтально и надёжно закреплён, чтобы исключить вибрацию и шум при работе.

После механической установки производится присоединение фреоновых труб к сервисным портам блока с использованием фитингов и обжимных гаек. На этом этапе крайне важно затягивать соединения с правильным усилием, не перетягивая и не недотягивая, иначе возможны утечки хладагента. Все дренажные и электрические соединения также подключаются в соответствии с инструкцией. После монтажа всех блоков проверяют, нет ли перегибов труб и свободно ли открываются заслонки и жалюзи.

Вакуумирование и заправка хладагентом

Этот этап отделяет любительский монтаж от профессионального. После того как все трассы смонтированы и соединены, систему необходимо очистить от воздуха и влаги. Для этого к сервисным портам наружного блока подключают вакуумный насос и откачивают воздух из всей системы до достижения глубокого вакуума (давление не выше 10–20 Па). Процесс занимает от 30 минут до нескольких часов в зависимости от длины трасс и мощности насоса. Без качественного вакуумирования остаточный воздух и водяные пары приведут к окислению масла в компрессоре и его быстрому выходу из строя.

После завершения вакуумирования систему закрывают и проверяют герметичность на протяжении некоторого времени. Затем, если система уже предварительно заправлена хладагентом на заводе (обычно на длину трасс до 5–7 метров), открывают вентили наружного блока и выпускают фреон в контур. Если суммарная длина трасс превышает заводскую заправку, потребуется дозаправка хладагентом с точным взвешиванием на весах. Это должна делать специализированная техника, иначе можно перезаправить или недозаправить систему, что снизит эффективность и может вывести компрессор из строя.

Электрическое подключение и пусконаладка

Завершающий этап — подключение питания к наружному блоку и прокладка кабелей к внутренним блокам. Мульти-сплит системы мощностью до 5–7 кВт обычно подключаются к однофазной сети 220 В, более мощные требуют трёхфазного питания 380 В. Обязательно устанавливается отдельный автоматический выключатель с дифференциальной защитой (УЗО) для защиты от утечек тока. Сечение кабеля рассчитывается исходя из суммарной потребляемой мощности всех блоков. Все электрические соединения выполняются строго по схеме из инструкции, с надёжной затяжкой клемм.

После подключения проводят тестовый пуск системы: включают питание, запускают компрессор и проверяют работу каждого внутреннего блока во всех режимах (охлаждение, обогрев, вентиляция). Замеряют давление в системе, температурный перепад на входе и выходе воздуха, проверяют работу дренажа и отсутствие утечек. При необходимости корректируют настройки электроники и дозаправляют хладагент. Только после успешного прохождения всех тестов система считается введённой в эксплуатацию.

Инструменты и материалы для монтажа

Для установки мульти-сплит системы потребуется профессиональный набор инструментов, который обычно есть только у специалистов:

Без вакуумного насоса и манометрического коллектора качественный монтаж невозможен в принципе. Аренда такого оборудования может обойтись в несколько тысяч рублей, а его покупка для разового использования нецелесообразна. Поэтому многие, даже имея строительные навыки, предпочитают доверить установку профессионалам, так как стоимость их услуг сопоставима с арендой или покупкой специнструмента плюс экономия времени и нервов.

Риски самостоятельной установки мульти-сплит системы

Решившись на монтаж своими руками, вы сознательно идёте на несколько серьёзных рисков. Вот основные из них:

• Потеря гарантии — производитель почти всегда требует сертификат о профессиональной установке для признания гарантийных обязательств.
• Неправильный расчёт хладагента — ошибка в дозаправке приведёт к перегреву или недогреву компрессора, сокращая срок службы в разы.
• Утечки из-за некачественных соединений — малейшая неплотность в обжимных гайках приведёт к постепенной потере фреона, систему придётся перезаправлять, а поиск утечек — дорогостоящая процедура.
• Неправильный уклон дренажа — конденсат будет застаиваться, со временем появляется плесень и неприятный запах, вода может подтекать на стены и пол.
• Электрические ошибки — неправильное сечение кабеля или слабая затяжка клемм могут вызвать нагрев проводки, короткое замыкание и даже пожар.
• Нарушение герметичности при вакуумировании — если система недостаточно откачана, в контуре останется влага, которая окисляет масло, и компрессор выйдет из строя в первый же сезон.

Кроме того, монтаж наружного блока на высоте создаёт риск для жизни и здоровья, особенно при отсутствии страховки и альпинистского снаряжения. Падения с лестницы или ошибки при креплении тяжёлого блока могут привести к травмам. Также если вы случайно перепутаете диаметры труб или направление потока хладагента, система не будет охлаждать даже при правильной заправке.

Установка и подключение мульти-сплит системы — это сложный инженерный процесс, требующий глубоких знаний в области холодильной техники, электрики и строительных работ. Хотя многие умельцы пытаются сэкономить и монтировать кондиционеры сами, статистика показывает, что более 80 % обращений в сервисные центры в первые два года эксплуатации связаны именно с ошибками монтажа. Если вы твёрдо решили установить систему своими руками, вам понадобится дорогостоящий профессиональный инструмент, точный расчёт и несколько дней кропотливой работы. Однако в долгосрочной перспективе экономия на установке может обернуться многократно большими расходами на ремонт, перезаправку и даже замену компрессора. Поэтому взвесьте свои силы и, если нет абсолютной уверенности, лучше доверьте монтаж аттестованной бригаде, которая даст гарантию на выполненные работы и обеспечит долгую и бесперебойную работу вашего климатического оборудования.
